直火バーナーとラジアントチューブバーナーの違いは何ですか?

産業用加熱用途では、最適な効率、製品品質、環境コンプライアンスを達成するために、適切なバーナー技術を選択することが重要です。最も一般的なバーナーのタイプは、直火バーナーと直火バーナーの 2 つです。ラジアントチューブバーナー、しかし、それらは根本的に異なる原理で動作し、異なる目的を果たします。直接燃焼バーナーはプロセス領域で燃料を直接燃焼させ、高温の燃焼ガスが加熱される材料と接触します。対照的に、ラジアントチューブバーナーは密閉されたチューブ内に火炎を閉じ込め、燃焼ガスと生成物が接触することなく、熱は主にチューブ表面からターゲット材料への輻射によって伝達されます。天津華州機械製造有限公司の工場では、25 年以上にわたり工業用バーナーの設計と製造を行っており、両方の技術において豊富な経験があります。

直火式バーナーとラジアント チューブ バーナーのどちらを選択するかは、プロセスのパフォーマンス、エネルギー消費、および製品の品質に大きな影響を与えます。直接燃焼バーナーは、燃焼ガスの熱量をすべて利用するため、より高い熱効率を提供しますが、プロセス環境に燃焼副生成物も導入し、敏感な材料にとっては有害となる可能性があります。一方、ラジアントチューブバーナーは燃焼プロセスを隔離し、正確な温度制御とよりクリーンなプロセス雰囲気を可能にしますが、一般にチューブ壁と排気ガスによる熱損失のため、全体の効率はわずかに低くなります。当社の工場は、最適化されたチューブ形状、改良された伝熱面、高効率復熱器によってこれらの損失を最小限に抑える高度なラジアントチューブバーナー設計を開発しました。このガイドでは、両方のバーナー タイプのエンジニアリング、性能、経済的側面を詳細に分析し、詳細な技術仕様を提供し、用途に適したバーナーを選択するための実践的なガイダンスを提供します。

目次

• 1. 直火式バーナーの動作原理は何ですか?
• 2. ラジアントチューブバーナーはどのように機能し、デリケートなプロセスに好まれるのはなぜですか?
• 3. 当社のラジアントチューブバーナーの主な技術仕様は何ですか?
• 4. 2 種類のバーナーの効率と排出量をどのように比較しますか?
• よくある質問 (FAQ)
• 結論とバーナー選定の相談

直火式バーナーの動作原理は何ですか？

直接燃焼バーナーは、工業用燃焼の最も単純かつ効率的な形式です。直接燃焼システムでは、燃料 (天然ガス、プロパン、または石油) が空気と混合され、プロセス領域に開いた燃焼室で点火されます。結果として生じる高温の燃焼ガス (主に二酸化炭素、水蒸気、窒素からなる) は、加熱されている空間に直接放出されます。これには、乾燥炉、塗装ブース、熱処理炉、大型ヒーターなどが考えられます。燃焼ガスと加熱される材料が直接接触するため、非常に高い熱伝達率と最大 95% の熱効率 (低位発熱量ベース) が可能になります。私たちの工場は天津華朔機械製造有限公司は、広範囲の点火速度にわたって安定した燃焼を保証する、高度な火炎監視および調整制御を備えた直接燃焼バーナーを製造します。

直火式バーナーの主な特徴:

• 直接熱伝達:燃焼ガスが材料に直接接触し、迅速かつ効率的に加熱されます。これは、製品が燃焼副生成物の影響を受けにくい用途や、排気ガスが迅速に排出される用途に最適です。
• 高い熱効率:燃焼ガスの熱はプロセス空間内で十分に利用されるため、直接燃焼バーナーは通常 85 ～ 95 パーセントの効率を達成し、一部の最新の凝縮ユニットでは 100 パーセントを超えます (LHV に基づく)。
• シンプルなデザイン:直接燃焼バーナーは放射管システムよりも構成部品が少なく、管も放射面もなく、外部再循環も必要ありません。これにより、より手頃な価格になり、メンテナンスが容易になります。
• 製品汚染の可能性:CO2、水蒸気、微量の CO、NOx を含む燃焼ガスが製品と接触します。これにより、食品、繊維、特定の金属などの敏感な素材に酸化、変色、化学反応が生じる可能性があります。
• 換気要件:直接燃焼システムでは、燃焼ガスを除去して酸素を補充するために適切な換気が必要ですが、排気が回収されない場合、エネルギーコストが大幅にかかる可能性があります。

直火式バーナーは、製品の汚染が懸念されず、急速加熱が主な要件となる用途で広く使用されています。例としては、砂、骨材、セラミックス用の工業用乾燥機が挙げられます。適切な排気を備えた塗料硬化オーブン。倉庫や作業場用の大型ヒーター。農業用穀物乾燥機。これらの用途では、直火式バーナーは効率が高く資本コストが低いため、経済的な選択肢となります。ただし、製品の品質や純度が最優先されるプロセス、または燃焼ガスが材料に悪影響を与える可能性があるプロセスの場合は、ラジアントチューブバーナー多くの場合、それがより良い選択肢です。

制御の観点から見ると、直火式バーナーは比較的簡単です。バーナーは通常、プロセス空間内の温度センサーに基づいて燃料と空気の流れを調整する単純なオンオフまたは調整コントローラーによって制御されます。当社の工場は、正確な空燃比管理を提供する電子カム制御を備えたさまざまな直火式バーナーを提供し、射撃範囲全体で低排出ガスと高効率を保証します。また、国際安全基準を満たす炎検出、高温リミットスイッチ、パージサイクルなどの安全機能も提供しています。直火式バーナーはあらゆる用途に適しているわけではありませんが、そのシンプルさと効率性により、工業用暖房の定番となっています。

ラジアントチューブバーナーはどのように機能し、デリケートなプロセスに好まれるのはなぜですか?

ラジアントチューブバーナーこれは、燃焼プロセスが密閉されたチューブ内に密閉され、熱が主にチューブの外面からの熱放射によってプロセス環境に伝達される間接加熱技術です。バーナーがチューブの一端に点火し、高温の燃焼ガスがチューブに沿って移動し、チューブを高温 (通常 800 ～ 1,100°C) に加熱します。その後、熱はチューブから周囲の物質または大気へ放射されます。燃焼ガスはチューブ内に完全に閉じ込められるため、火炎ガスと加熱される製品との接触はありません。このため、ラジアントチューブバーナーは、金属熱処理、セラミック焼成、繊維乾燥など、汚染が製品の品質に悪影響を与えるクリーンな雰囲気が必要なプロセスに最適です。 Hushuo Machinery の工場は、熱分布を最適化し、温度勾配を最小限に抑え、レキュペレーターと先進的なチューブ材料の使用により高い熱効率を達成する一連のラジアント チューブ バーナー設計を開発しました。

ラジアントチューブバーナーシステムの主な特徴:

• 間接加熱:燃焼ガスはプロセスから隔離されているため、汚染、酸化、または製品との化学反応のリスクが排除されます。これは、微量の酸素でも表面の変色を引き起こす光輝焼鈍などの用途には不可欠です。
• 均一な温度分布:ラジアント チューブ バーナーは、複数のバーナーまたは特殊なチューブ形状 (U チューブや W チューブなど) を使用して設計でき、炉全体で均一な温度プロファイルを実現し、一貫した製品品質を保証します。
• 雰囲気制御:燃焼ガスが含まれるため、プロセス雰囲気を独立して制御でき（不活性ガスや酸素レベルの制御など）、正確なプロセス条件が可能になります。
• 熱効率の低下 (回熱なし):基本的なラジアント チューブ バーナーでは、熱はチューブの壁を通って排気ガス中に失われます。通常、非回生設計の効率は 45 ～ 55% の範囲です。ただし、復熱装置または回生システムを追加すると、効率を 75 ～ 85% に高めることができます。
• 初期費用が高い:ラジアントチューブバーナーシステムは、追加のコンポーネント（チューブ、レキュペレーターなど）とより正確な制御の必要性により、直接燃焼バーナーより高価になります。

ラジアント チューブ バーナーの用途は多岐にわたり、金属熱処理炉 (焼きなまし、硬化、焼き戻し)、セラミックおよび磁器の窯、繊維製品の乾燥および硬化オーブン、食品加工 (敏感な食材のベーキング、乾燥)、およびクリーンな雰囲気が必要とされる化学処理が含まれます。これらの用途では、汚染のない環境を維持できるため、ラジアント チューブ システムの資本コストと運用コストが高くなっても正当化されることがよくあります。

当社の工場は、高温の排気ガスを使用して燃焼用空気を予熱する高性能回収熱交換器を組み込んだラジアント チューブ バーナーを設計し、効率を大幅に向上させました。また、バーナー本体に回収熱交換器を統合した自己回収チューブ設計も開発し、全体の設置面積を削減し、設置を簡素化しました。制御の面では、当社のラジアント チューブ バーナーには、正確な温度調整を可能にする高いターンダウン比 (最大 10:1) が装備されており、炉がプロセスに必要な正確な温度で動作することが保証されます。このレベルの制御は、デリケートなプロセスで一貫した製品品質を達成するために不可欠です。からラジアントチューブバーナーを選択すると、天津華朔機械製造有限公司、直火式システムでは実現できない清浄度と温度均一性を実現できます。

当社のラジアントチューブバーナーの主な技術仕様は何ですか?

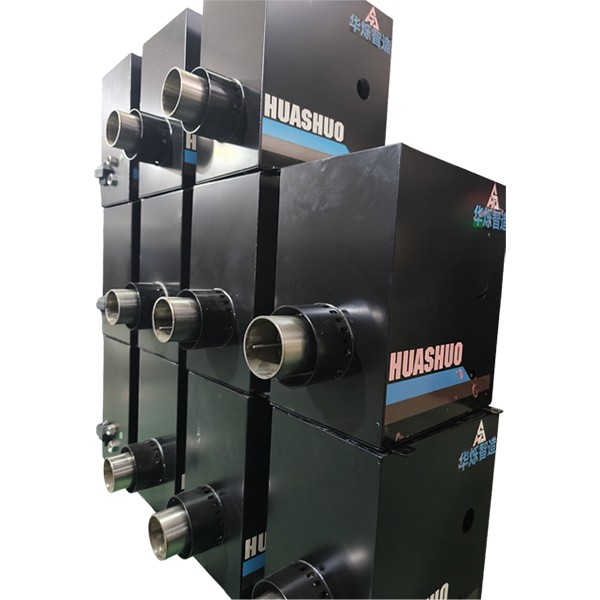

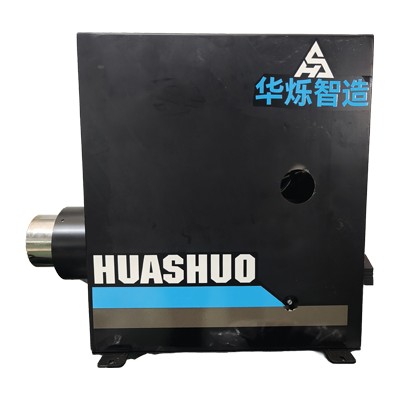

天津華朔機械製造有限公司の包括的な製品を製造していますラジアントチューブバーナーさまざまな産業用加熱用途向けに設計されたシステム。当社の製品ラインには、定格出力 50 kW ～ 2,000 kW の片端管バーナー、U 管バーナー、W 管バーナーが含まれます。当社のラジアント チューブ バーナー製品はすべて ISO 9001 に従って製造されており、EN 746 および NFPA 86 規格の要件を満たすかそれを超えています。以下の表は、世界中の熱処理、乾燥、セラミック産業で使用されている当社の最も人気のあるラジアント チューブ バーナー モデルの主要な技術仕様をまとめたものです。当社の工場では、特定の炉の要件を満たすカスタムのチューブ形状と出力定格を製造することもできます。

標準モデルに加えて、当社の工場ではラジアントチューブバーナーシステムの性能と耐久性を強化するためのいくつかのオプション機能を提供しています。これらには、腐食環境での寿命を延ばすチューブ材料用の高温合金 (インコネル 601 や RA330 など) が含まれます。断熱性を向上させるセラミックファイバーライナー。自己診断機能を備えた高度な火炎監視システム。また、プロセス追跡と品質保証のための PLC ベースの制御、温度プロファイリング、データ ロギング機能を備えた完全なバーナー コントロール パネルも提供しています。

当社の品質管理プロセスには、すべてのラジアント チューブ バーナー アセンブリに対する 100 パーセントの圧力テストが含まれており、チューブやバーナー ヘッドに漏れがないことを確認します。また、ランダムサンプルに対して熱性能試験を実施し、チューブの効率と温度分布を検証します。各ラジアント チューブ バーナーには、効率データ、温度プロファイル、排出測定値を含む詳細なテスト レポートが付属しています。天津華朔機械製造有限公司の工場は、標準コンポーネントの包括的な在庫を維持しており、カスタムオーダーの短納期と迅速な対応を可能にしています。また、ラジアント チューブ バーナーが正しく設置され、最適な効率で動作することを確認するためのサイト試運転サービスも提供しています。

2 種類のバーナーの効率と排出量をどのように比較しますか?

直火バーナーと直火バーナーの選択ラジアントチューブバーナー多くの場合、効率とプロセスの清浄度の間のトレードオフに影響されます。直火式バーナーは、燃焼による熱がすべてプロセスに直接放出されるため、熱効率が高くなります。ただし、この効率はプロセス雰囲気に燃焼ガスを導入するという代償を伴います。ラジアントチューブバーナーは、燃焼ガスを隔離する一方で、チューブ壁および排気ガス中の熱損失を被り、その結果全体の効率が低下します。ただし、復熱器または再生空気予熱器を組み込むと、効率の差を大幅に縮小できます。当社の工場は、最大 86% の効率を達成するさまざまな高効率ラジアント チューブ バーナー設計を開発しており、多くの用途で直接燃焼システムと競合することができます。

直火式バーナーとラジアントチューブバーナーの効率比較:

• 直火式バーナー効率:通常は 85 ～ 95 パーセント (LHV に基づく)。燃焼熱を直接利用するため、効率が高くなります。ただし、プロセスで燃焼ガスを除去するために換気が必要な場合、排気からのエネルギー損失によりシステム効率が低下する可能性があります。
• ラジアントチューブバーナー効率 (非回収):45～55パーセント。管壁および排気ガス中の熱損失は大きく、効率は管から出る排気ガスの温度によって制限されます。
• ラジアントチューブバーナー効率 (レキュペレーター付き):75～86パーセント。熱交換器は、高温の排気ガスを使用して燃焼用空気を予熱し、熱交換器がなければ失われる熱の大部分を回収します。当社工場のラジアント チューブ バーナーは統合型復熱装置を備えており、最大 86% の効率を達成し、直接燃焼システムとのギャップを埋めています。
• 排出量:直接燃焼バーナーは、プロセスまたは大気中に直接放出される NOx、CO、および CO2 を生成します。これは、排出規制が厳しい地域では問題になる可能性があります。ラジアント チューブ バーナーは、低 NOx バーナー技術と排ガス処理を組み込むことができ、燃焼ガスが封じ込められているため、放出前の処理がより容易になります。当社のラジアント チューブ バーナーは段階燃焼設計を採用しており、NOx 排出量を 50 mg/Nm3 (3% O2​​ の場合) 未満に低減し、最も厳しい環境基準を満たしています。

効率の影響を説明するために、年間 8,000 時間稼働する 500 kW の炉を考えてみましょう。効率 90% の直火式バーナーは、年間約 5,000 MWh の燃料を消費します (天然ガス LHV 10 kWh/m3 に基づく)。効率 50% の非回収式ラジアント チューブ バーナーは 9,000 MWh を消費します。これは 4,000 MWh の差であり、一般的な産業用ガス価格では年間 400,000 米ドルを超える可能性があります。ただし、85% の効率で再生されたラジアント チューブ バーナーの消費電力はわずか 5,300 MWh であり、その差は管理可能な 6% にまで減少します。多くの場合、回収されたラジアント チューブ バーナーの追加コストは、燃料の節約により 1 ～ 2 年以内に回収されます。

排出に関しては、直接燃焼バーナーはすべての燃焼ガスをプロセス領域に放出します。プロセスで換気が必要な場合、排出物は希釈されて大気中に放出されますが、それでも潜在的な環境負荷となります。一方、ラジアントチューブバーナーを使用すると、より制御された放出処理が可能になります。当社の工場のラジアント チューブ バーナーは、NOx の生成を減らす排ガス再循環システムを使用しており、必要に応じて排気を触媒コンバーターまたはスクラバーに送ることができます。このため、ラジアント チューブ バーナーは、特に大気質規制が厳しい地域では、より環境に優しい選択肢となります。 2 つのバーナー タイプのどちらを選択するかは、最終的には製品の感度、規制環境、燃料と資本設備の相対コストなど、特定のプロセス要件によって決まります。

よくある質問 (FAQ)

質問 1: 既存の炉で直火式バーナーをラジアント チューブ バーナーに改造できますか?

回答: 直接燃焼炉をラジアント チューブ システムに変換することは、通常は経済的に実現不可能な大幅な改造です。放射管バーナーは、管の設置、異なるバーナー取り付け構成、および多くの場合異なる燃焼室形状を必要とします。さらに、制御および換気システムを変更する必要があります。ほとんどの場合、炉全体を交換するか、必要なバーナー技術を備えた新しい炉を設計する方が費用効率が高くなります。天津華州機械製造有限公司の工場では、直火式とラジアントチューブバーナーシステムの両方を提供しており、お客様の特定の状況に応じて実現可能性の検討と費用対効果の分析を提供できます。

質問 2: 鋼の酸化を防ぐ熱処理にはどのバーナー タイプが適していますか?

回答: 酸化を防ぐための鋼の熱処理には、ラジアント チューブ バーナーが推奨されます。燃焼ガスはチューブ内に閉じ込められるため、鋼材は表面酸化の原因となる酸素、CO2、水蒸気にさらされません。炉の雰囲気は、多くの場合窒素やアルゴンなどの不活性ガスを使用して個別に制御でき、望ましい冶金特性を実現できます。直接燃焼バーナーは、燃焼ガスが鋼の表面と反応して脱炭やスケールの形成を引き起こす可能性があるため、この用途には推奨されません。

質問 3: ラジアント チューブ バーナー チューブの一般的な耐用年数はどれくらいですか?

回答: ラジアント チューブの耐用年数は、動作温度、チューブの材質、熱サイクルの頻度によって異なります。インコネル 601 チューブを使用して 1,050°C で動作する標準的なラジアント チューブ バーナーの場合、通常の耐用年数は 3 ～ 5 年です。高温または腐食性の環境では、寿命を 7 ～ 10 年に延長できる RA330 またはその他の特殊合金で作られたチューブを提供しています。当社の工場では、お客様の特定の動作条件に基づいてチューブの推定寿命を推定し、故障する前にチューブを確実に交換するために定期的な検査間隔を推奨します。

質問 4: 直火式バーナーとラジアント チューブ バーナーの運転コストはどのように比較されますか?

回答: 直火バーナーは効率が高いため、一般に運転コストが低くなります。ただし、プロセスで換気が必要な場合、または製品が汚染に敏感な場合、換気空気を調整するためのエネルギーコストが効率の利点を相殺する可能性があります。ラジアントチューブバーナー、特に復熱装置を備えたものは資本コストが高くなりますが、復熱装置によるエネルギー節約を考慮すると、同等の運転コストを実現できます。当社の工場では、燃料消費量、メンテナンス、潜在的な排出抑制コストを含む詳細なコスト比較分析を提供し、情報に基づいた意思決定を支援します。

質問 5: 天津華州機械製造有限公司は、直火式バーナーとラジアント チューブ バーナーの両方を提供していますか、それともラジアント チューブ バーナーのみを提供していますか?

回答: 当社の工場では、直火式とラジアント チューブ バーナー システムの両方を製造し、あらゆる産業用加熱ソリューションを提供しています。これにより、お客様のアプリケーションに最適なテクノロジーについて客観的なアドバイスを提供できるようになります。当社は両方の技術において豊富な経験を持っており、お客様の特定のプロセス要件に合わせた完全なバーナー システムを設計、製造、試運転することができます。乾燥用途に高効率の直火バーナーが必要な場合でも、熱処理にクリーンなラジアント チューブ バーナーが必要な場合でも、当社にはお客様のニーズを満たす専門知識と製品ポートフォリオがあります。

結論: アプリケーションに適したバーナーテクノロジーを選択してください

直火式バーナーとラジアント チューブ バーナーの選択は、どちらが「優れている」かということではなく、どちらが特定のプロセス要件により適しているかによって決まります。直接燃焼バーナーは高効率とシンプルさを備えているため、製品の汚染が懸念されない用途に最適です。ラジアントチューブバーナーシステムは、デリケートな材料に不可欠なクリーンで汚染のない加熱環境を提供しますが、競争力のある効率を達成するにはチューブ技術と熱交換器への追加投資が必要です。天津華州機械製造有限公司の工場には、両方のタイプのバーナーを設計、製造、試運転する経験とエンジニアリング能力があり、お客様の用途に最適なソリューションをお届けします。

新しい炉のバーナー オプションを評価していますか、それともアップグレードを検討していますか?天津華朔機械製造有限公司に今すぐお問い合わせくださいバーナー選択に関する包括的なコンサルティングを提供します。当社のチームは、お客様のプロセス条件、加熱要件、環境制約を分析し、費用対効果の分析やシステム構成の提案など、詳細な推奨事項を提供します。当社では、無料のバーナー設計サービス、競争力のある価格設定、およびすべての製品に対する完全保証を提供しています。今すぐ天津華州機械製造有限公司に無料のバーナー相談をリクエストし、産業用暖房のニーズに合わせて適切な選択を行ってください。
